飞利浦BR 16slices CT故障分析
发布者:管理员   |   发布时间:2021-10-21   |   所属分类:资讯动态   |   阅读次数:238


一、故障现象


1、CT在扫描时有时机架掉电,或是长时间放置时掉电,比较频繁。


2、床水平移动到圆孔位置时有“哒哒哒”的异响声。


3、床水平移动时,床水平驱动皮带有“嘶嘶嘶”的异响声。


4、HOST主机向EBW传输数据时有时不传输需要重启软件才可以。


5、ENW连接不上卫宁PACS系统。


6、EBW内存太小为300G,不能存储大量病人数据。


二、 维修情况说明


2.1  分析故障产生原因


  2.1.1 到医院后因机器能够扫描,固查看错误日志,提示CAN总线或滑环轨道问题,分析其可能导致掉电。

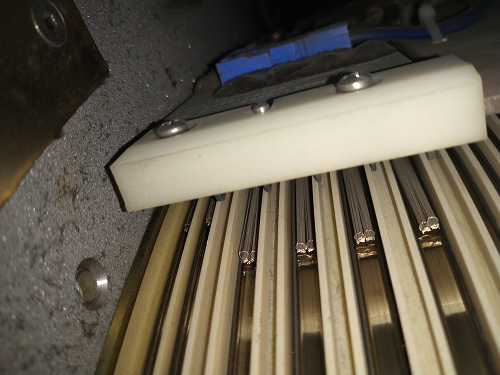

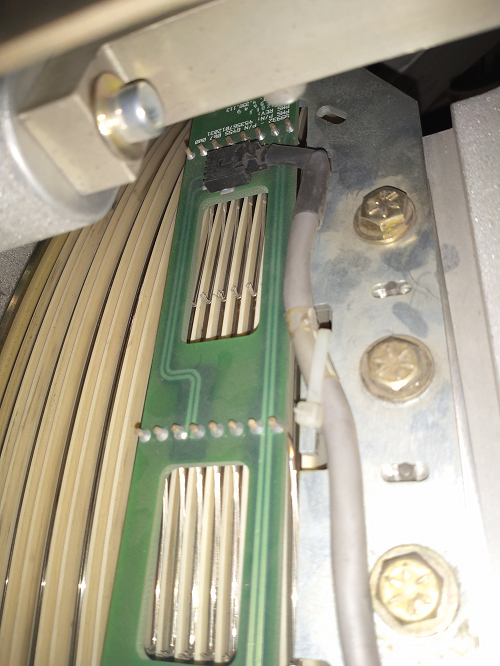

   (1)检查电刷,清洁滑环轨道,机器正常使用。

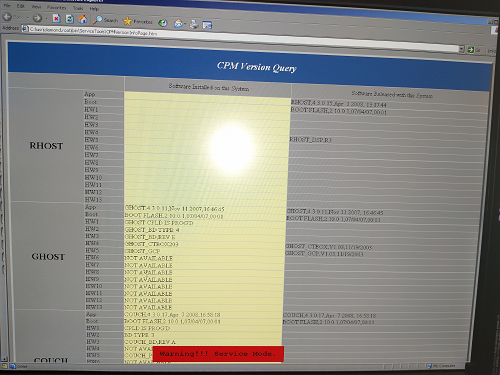

   (2)机器运行一天后,中午机架突然出现掉电,发现其机架掉电后钥匙框没有出现,检查CPM版本信息,DMC和RHOST都丢失版本信息,将机架前盖打开,发现DMC没有供电,判断小DAS电源出现故障。

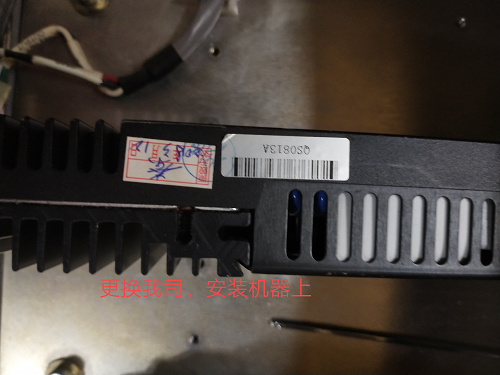

       测量DAS电源输入输出电压,输入为AC 121.1V,输出为DC 88.35MV并逐渐降到10MVA。(正常DAS测试结果:输入AC121.2V,输出为DC24V)确认DAS出现故障。更换一个DAS,故障排除。

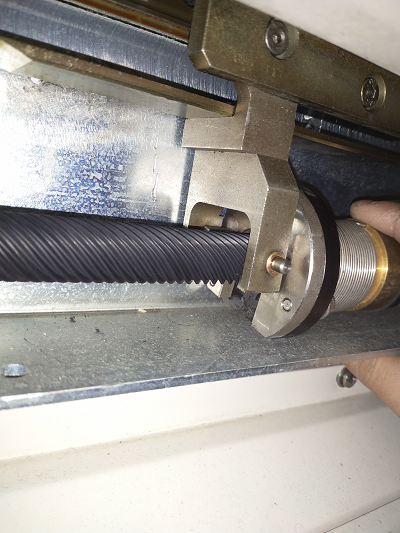

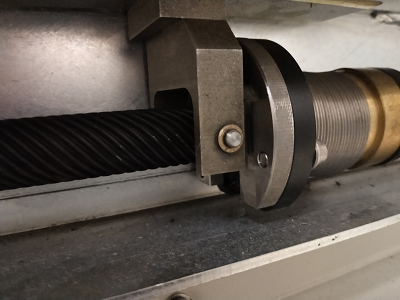

  2.1.2床水平移动到圆孔位置时有“哒哒哒”的异响声。查看是床阻尼器上面固定床水平螺杆的顶杆掉落导致,将其顶杆重新安装上去,故障排除。

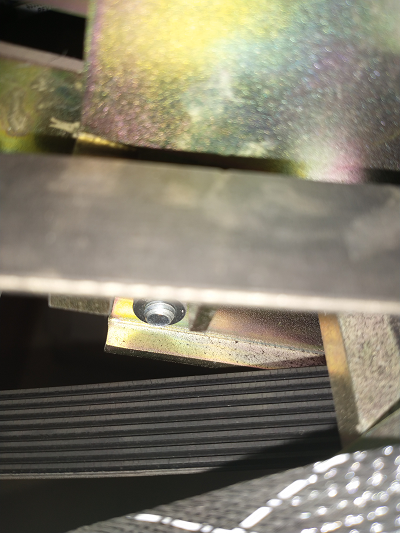

   2.1.3床水平移动时,床水平驱动皮带有“嘶嘶嘶”的异响声,分析是其皮带上面出现明显的裂痕导致的,将其小皮带更换,故障排除。

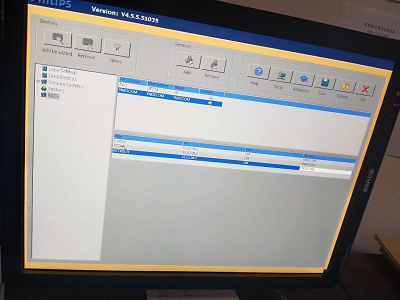

   2.1.4 HOST主机向EBW传输数据时有时不传输需要重启软件才可以。分析是HOST软件存在BUG,将存储管理器内部缓存的病人数据全部删掉,进入后台清洁内存,故障排除。

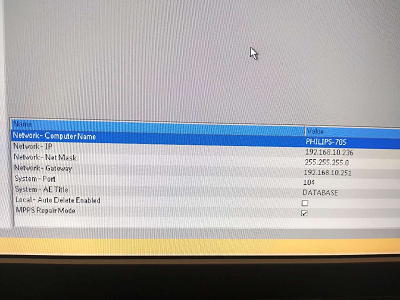

  2.1.5 EBW连接不上卫宁PACS系统。进入后台LAN配置界面,配置连接卫宁系统正常。之前连接不上是卫宁系统工程师没有完全保存,并且其卫宁自身的查询出现问题导致。





 2.1.6 EBW内存太小为300G,不能存储大量病人数据。给医院配置一个1T的移动硬盘,解决内存小问题。


2.2 维修结果


     机器正常运行。


3、 技术总结


      1)、对软故障,需要在医院盯着机器使用,以便及时发现问题,解决。


      2)、DAS问题引起的掉电,一般都是DMC,RHOST ,GHOST版本信息丢失。


      3)、床移动有异响,要仔细判断声音来源,确认是机械故障还是配件故障。
