飞利浦Ingenuity 128 CT故障维修两例
发布者:管理员   |   发布时间:2021-09-28   |   所属分类:资讯动态   |   阅读次数:81

故障一:

机器开机后CTBOX无反应,数码管不亮及按键灯不亮,无法进行扫描。查看报错信息显示CTBOX反馈异常。

维修过程:经过测试发现CTBOX上Estop复位钥匙功能正常,扫描控制按键部分均失效,分析为CTBOX内部损坏,更换CTBOX后开机测试故障依旧。

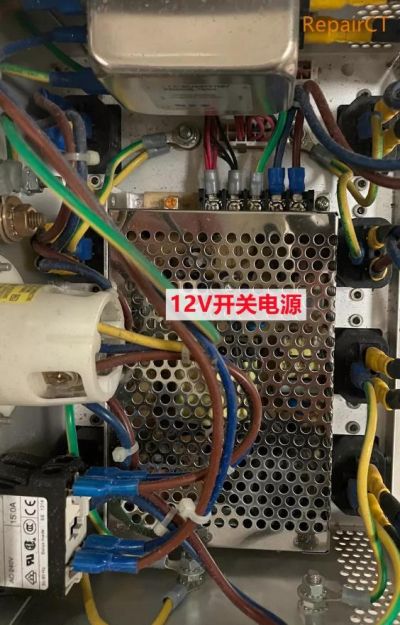

进一步排查发现主机柜后方接口板处12V供电指示灯亮度相对于其它指示灯稍微暗一些,在测试点测量12v电压发现一直处于跳变状态,怀疑12v直流电压故障,拆出主机柜供电模块,去除12v开关电源单独测量输出为正常,但是接入负载后电压下降处于跳变状态,确认为12v开关电源损坏。如下图:



更换好12v电源测试时发现使用原来的CTBOX故障依旧,更换新的CTBOX后机器恢复正常。

总结:此次故障为12V电源故障导致CTBOX一同损坏,同时更换两个备件后恢复正常。

故障二:

机器在使用中会自动断电,无任何规律,断电后拧Estop复位钥匙机器可以重新上电使用。

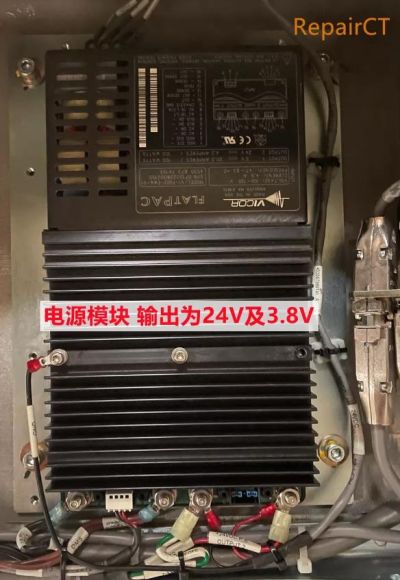

维修过程:此类机型机架掉电故障会有许多原因造成,此次故障中机架掉电后从新扭钥匙可以马上恢复使用,说明故障出现后一瞬间再次恢复,主要为软故障,维修诊断难度比较大,只能通过报错信息进行故障分析及维修,报错中发现有24V_IS_OFF的相关报错,但不是每次断电故障时都会报,根据报错判断为机架旋转部分24电源模块故障,如下图:



位置在机架旋转部分FRC背部,更换好以后测试扫描几个病人后机器再次出现断电故障,最后只能更换24v电源的上一级FRC电源箱,如下图:


更换机器FRC电源箱后机器在使用中不在出现自动断电问题,设备维修完毕。

总结:类似的设备软故障维修难度一般比较大并且维修周期长,尤其是一些老设备由于使用年限的增加,一些备件逐渐老化,使机器稳定性大大降低,查找故障原因也相对比较困难,希望本篇文章可以给您带来帮助。
