飞利浦Brilliance 64排CT不出钥匙框,无法拧钥匙上电
发布者:管理员   |   发布时间:2023-07-07   |   所属分类:新闻动态   |   阅读次数:828

 一、故障现象描述


  故障1:机器使用中不出钥匙框,无法拧钥匙上电。


  故障2:机器使用中做胸部没有“吸气,憋住”提示音。


  二、维修情况说明


  2.1 分析故障产生原因


  故障1:不出钥匙框首先应该查看各CPM版本信息,如果信息都有,需要现场进行排查。


  故障2:没有提示声音首先检查音频连接线,然后查看声音协议。


  2.2  维修方案

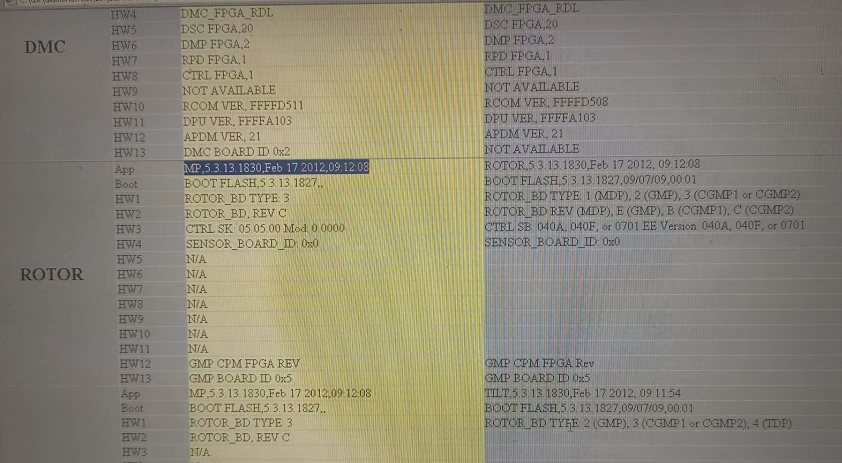

  故障1:到达现场,首先进入service tool查看机器CPM版本信息,如下图:




  根据图中所示,各版本信息都在,并没有出现有缺失,因此CPM版本信息排除,然后打开错误日志查看报错信息




  报错信息提示


  S_COLLISION_WAITTING_FOR_ACS_TO_INT


  此信息提示等待ACS初始化,然后通过床后面空隙可以看到ACS驱动器数码管长亮数字“8”,而且没有闪烁,因此判断ACS驱动器出现故障,告知医院需要更换ACS,等待公司发来ACS驱动器后进行更换




  更换完成后查看ACS驱动器状态为数字“1”闪烁,判断故障排除,然后需要插上加密狗进行ACS程序刷入

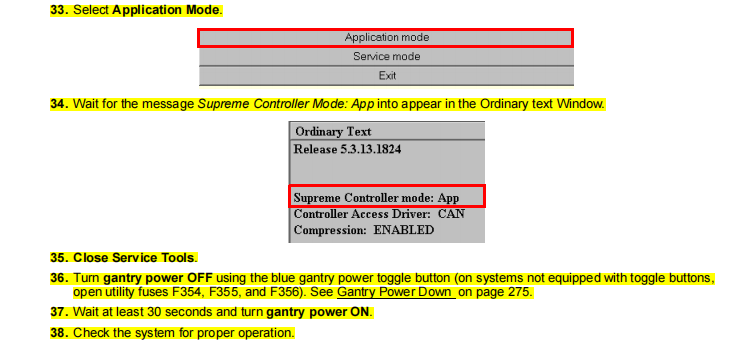

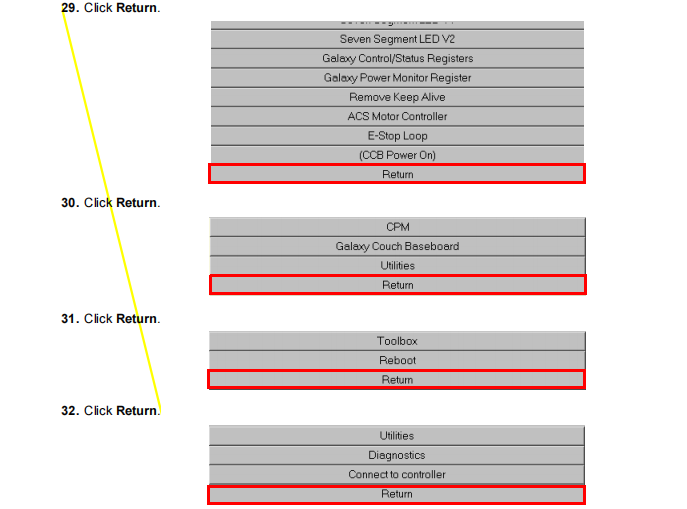

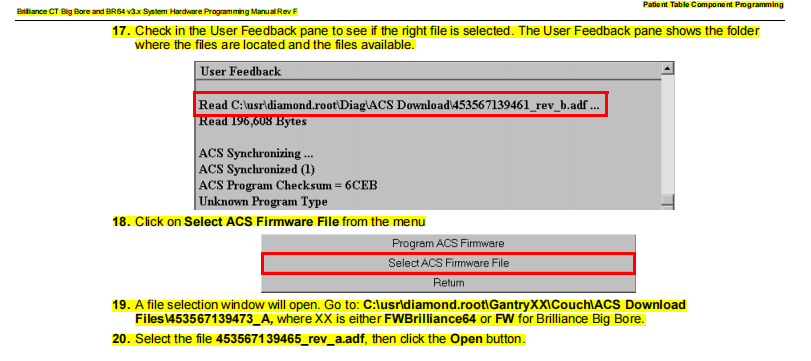

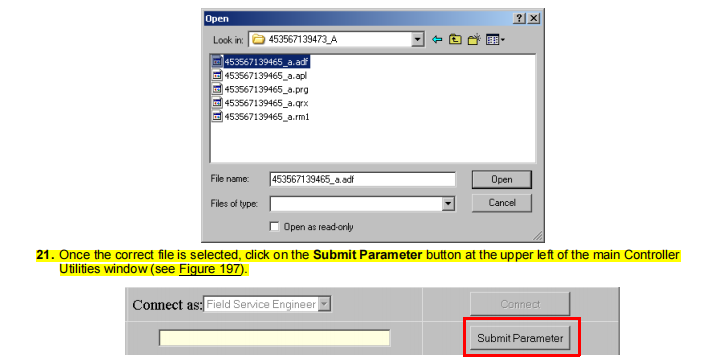

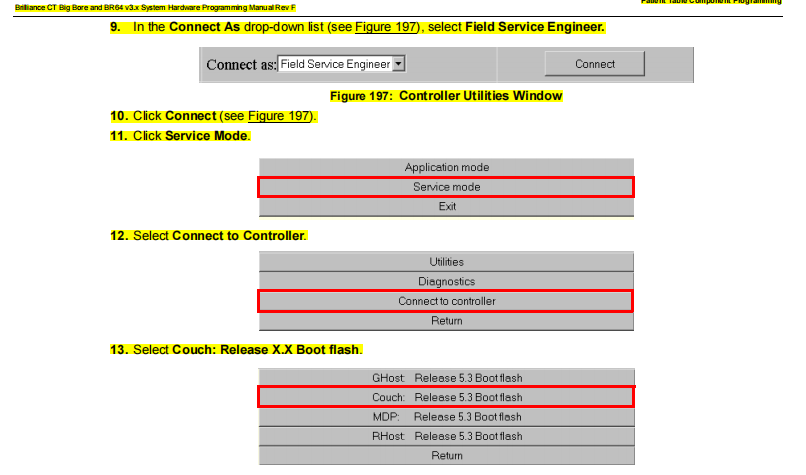

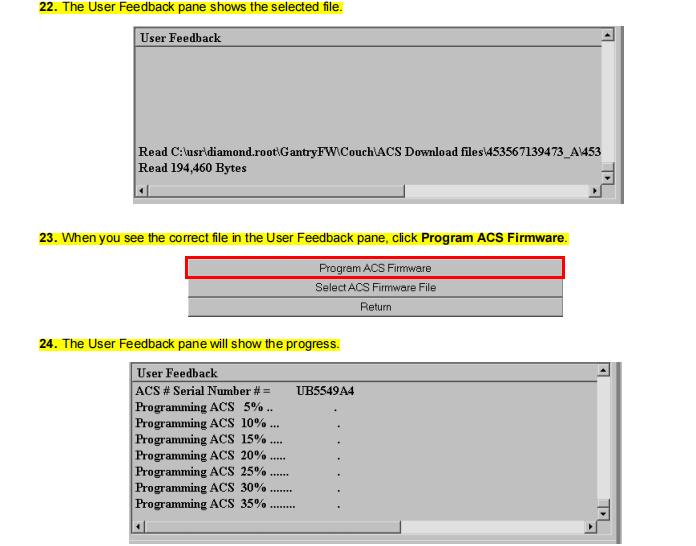

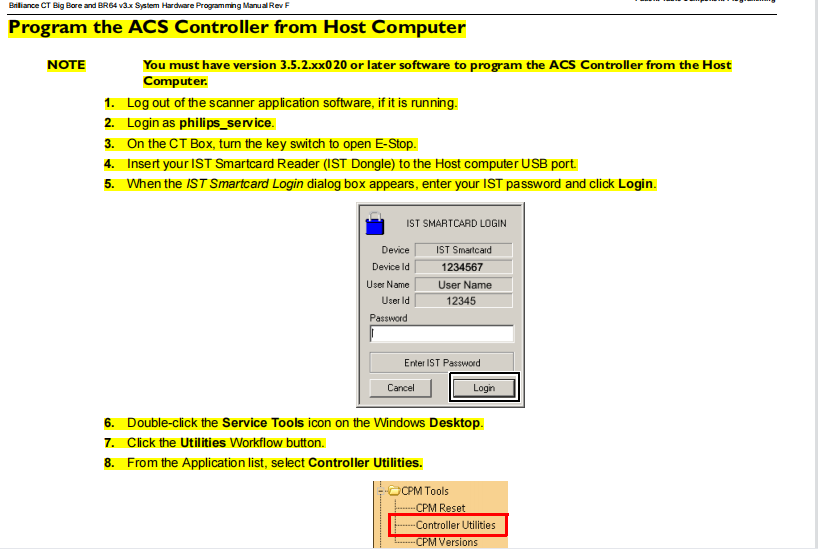

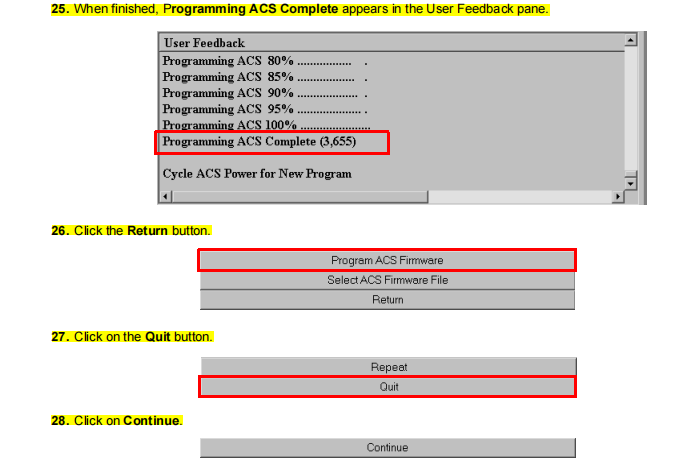

  参考资料v 3.x hardware programming
























    按照以上资料刷入ACS程序后,重新启动机架后钥匙框正常出现,扫描正常,故障排除

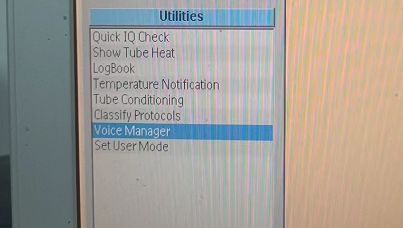

  故障2:机器做胸部没有“吸气,憋住”提示音。现场首先检查各连接线,线路正常未发现问题,重新插拔并绑扎线缆,然后检查音频协议,

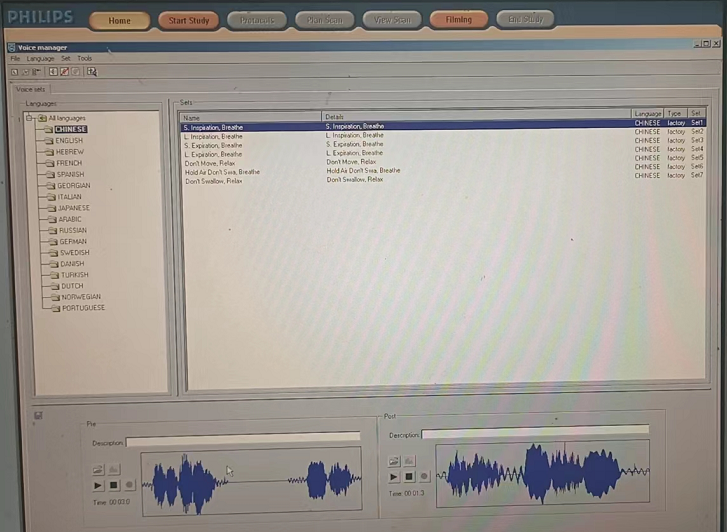

  测试音频数据播放正常,然后检查扫描协议中音频数据,




    将所有胸部扫描协议音频文件正确选择,然后测试数字均正常,目前观察故障应该排除,等待医院使用测试。


  2.3  维修结果:CT正常运行。


  三、技术经验


  1. 不出钥匙框需要一步步进行排查,检查cpm,报错,estop等信息,一般都会发现问题。


  2.  音频问题一般问题存在线路连接,音频设置、扫描协议。


  按照以上资料刷入ACS程序后,重新启动机架后钥匙框正常出现,扫描正常,故障排除


  故障2:机器做胸部没有“吸气,憋住”提示音


  现场首先检查各连接线,线路正常未发现问题,重新插拔并绑扎线缆,然后检查音频协议测试音频数据播放正常,然后检查扫描协议中音频数据,将所有胸部扫描协议音频文件正确选


择,然后测试数字均正常,目前观察故障应该排除,等待医院使用测试。


  3.3 维修结果:CT正常运行。


  3.4  补充说明:
